저마늄(Germanium, 기호 Ge)은 반도체의 역사를 처음부터 함께한 원소입니다. 오늘날에는 실리콘(Si)이 주 반도체 소재로 자리 잡았지만, 저마늄은 여전히 중요한 역할을 수행하고 있으며, 최근에는 광통신, 고속 트랜지스터, 태양전지 등 차세대 기술에서 재조명받고 있습니다.
이번 블로그 글에서는 저마늄의 물리적·전자적 특성, 반도체 응용 방식, 그리고 실리콘과의 차이점 및 장단점을 깊이 있게 소개하겠습니다.
1. 저마늄의 물리·전자적 특성

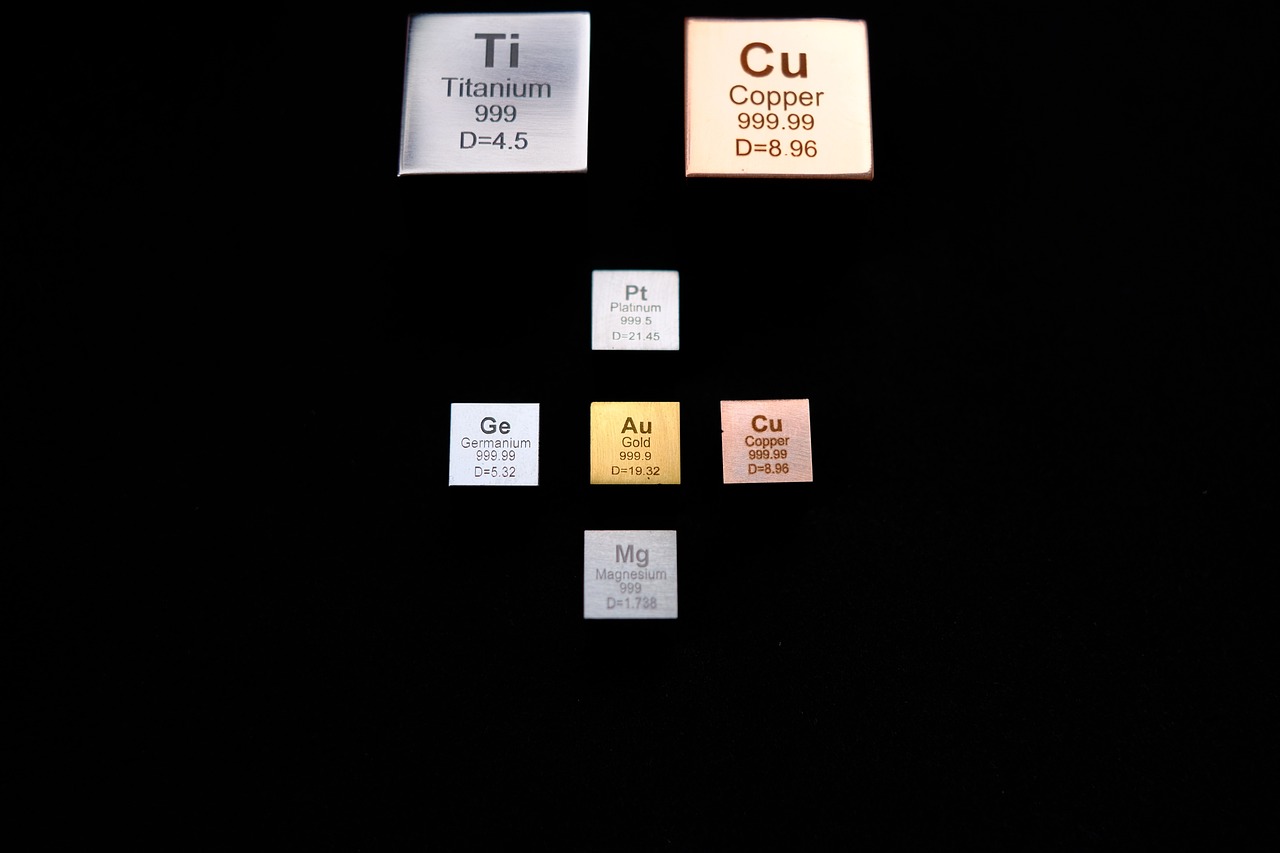

저마늄은 은백색 광택을 가진 준금속으로, 주기율표 14족에 위치해 실리콘과 비슷한 화학적 성질을 가집니다. 대표적인 반도체 특성으로는 아래와 같은 요소들이 있습니다:
- 밴드갭: 약 0.66 eV (실리콘의 1.12 eV보다 낮음)
- 전기전도도: 실리콘보다 높음
- 전자 이동도(electron mobility): 높아 고속 전자이동 가능
- 열전도율: 60 W/m·K
- 녹는점: 약 938°C
저마늄의 가장 큰 장점 중 하나는 전자 및 정공 이동도가 실리콘보다 높아 고속 스위칭이 가능한 반도체를 만들 수 있다는 점입니다. 이는 고주파 통신 장치, 고속 CPU, 아날로그 회로 등에 매우 유리한 성질입니다.
2. 반도체로서의 저마늄의 응용
저마늄은 1947년, 벨 연구소에서 최초의 트랜지스터 개발에 사용되면서 반도체 시대를 연 원소로서 자리매김했습니다. 이후 실리콘이 경제성과 안정성 측면에서 주도권을 잡게 되었지만, 저마늄은 현재도 다음과 같은 분야에서 적극 활용됩니다.
① 광통신 및 광센서
저마늄은 광 흡수율이 뛰어나며 적외선에 민감한 특성이 있어, 광통신용 광검출기(Photodetector), 적외선 센서, 광섬유 증폭기 등에 사용됩니다. GaAs 또는 InP 기반 광소자에 비해 실리콘과의 접합이 쉬워 CMOS 호환 광소자 개발에도 유리합니다.
② 고속 트랜지스터 및 집적 회로
저마늄은 실리콘과 혼합하여 SiGe(실리콘-저마늄) 이종 구조 형태로 사용됩니다. 이 구조는 고속 디지털 회로, 고주파 아날로그 회로에서 속도와 전력 효율성 모두를 개선할 수 있어, IBM, 인텔 등 글로벌 반도체 기업들이 채택하고 있습니다.
③ 태양전지와 열전소자
우주 탐사선, 군사 위성 등 극한 환경에서 사용하는 고효율 태양전지에는 갈륨(Ga), 인(P), 저마늄(Ge)이 결합된 삼중접합 태양전지가 사용됩니다. 저마늄은 하단 셀에서 적외선을 흡수하여 전력 변환 효율을 극대화합니다.
또한 고온 열전소자로도 활용되며, 폐열 회수 및 발전 시스템에도 기여하고 있습니다.
3. 저마늄 vs 실리콘: 장단점 비교
| 항목 | 저마늄 | 실리콘 |
|---|---|---|
| 밴드갭 | 0.66 eV (작음) | 1.12 eV (적당) |
| 이동도 | 높음 (전자 이동 빠름) | 보통 |
| 열적 안정성 | 낮음 | 높음 |
| 산화막 형성 | 불리함 | 산화막 쉽게 형성 |
| 가격 | 높음 | 저렴함 |
| 응용 분야 | 광센서, SiGe 고속회로 | 대중적 범용 칩 |
결국 실리콘은 가격과 안정성, 저마늄은 속도와 고주파 응용에서 강점을 가집니다. 이 때문에 SiGe 구조처럼 두 물질을 결합하는 연구가 활발하게 진행되고 있습니다.
✅ 결론: 저마늄은 반도체 산업의 미래를 함께할 원소
저마늄은 비록 실리콘에게 주도권을 넘겨주었지만, 고속 통신, 적외선 센서, 우주용 태양전지, 차세대 반도체 회로 등에서 다시금 전략 원소로 부상하고 있습니다. 특히 실리콘과의 혼합형 구조(SiGe), CMOS 호환 광소자 개발에 있어 핵심적인 역할을 하며, 반도체 기술의 진화에 기여하고 있습니다.
앞으로 고속화·저전력화·광통신화가 요구되는 시대에 저마늄의 전자적 특성과 융합 가능성은 더욱 큰 가치를 지니게 될 것입니다. Ge는 다시 중심으로 돌아오고 있습니다.
👉 저마늄(Ge)은 높은 전자 이동도와 광민감성으로 고속 반도체 및 광센서 분야에서 핵심 소재입니다.
👉 실리콘과 결합한 SiGe 기술은 차세대 반도체 구조에서 큰 경쟁력을 가집니다.
👉 고속 통신, 적외선 영상, 우주용 태양전지에서 저마늄의 쓰임새는 갈수록 커지고 있습니다.
