우리가 매일 사용하는 스마트폰, 태블릿, 노트북에는 공통된 비밀이 하나 숨어 있습니다. 바로 '인듐(In)'이라는 금속입니다. 이 글에서는 인듐이 어떻게 터치스크린 기술의 핵심이 되었는지, 어떤 원리로 작동하는지, 그리고 미래 기술에서의 역할까지 자세히 알아봅니다.
우리 손끝의 기술, 인듐(In)은 어디에 있을까?
스마트폰을 터치하는 순간, 당신은 인듐과 상호작용하고 있다는 사실을 알고 계셨나요? 인듐(Indium)은 원자번호 49번의 금속 원소로, 일상에서 직접 보거나 듣기 어려운 이름이지만, 현대 전자기기의 핵심 소재로 광범위하게 사용되고 있습니다. 특히 우리가 하루에도 수십 번씩 사용하는 터치스크린 디스플레이에는 인듐이 빠지면 작동 자체가 불가능하다고 해도 과언이 아닙니다. 인듐은 자연계에서 단독으로 존재하지 않으며, 주로 아연 광석에서 부산물로 추출됩니다. 그 희소성과 정제 비용 때문에 고가의 금속이지만, 특유의 전기적·광학적 성질 덕분에 터치스크린, LCD, OLED, 태양전지, 반도체 등 고기능 전자기기의 필수 부품으로 자리 잡고 있습니다. 특히 인듐이 산소와 결합하여 만들어지는 화합물인 ‘산화인듐주석(Indium Tin Oxide, ITO)’는 투명하고 전도성이 있어 ‘투명 전극’이라는 놀라운 특성을 지닙니다. 이 덕분에 스크린 위의 투명한 유리층이 실제로 전기 신호를 인식하고, 손의 움직임에 반응하는 터치스크린 기술이 구현될 수 있습니다. 이 글에서는 인듐이 어떻게 터치스크린의 눈에 보이지 않는 뇌 역할을 하고 있는지, ITO의 구조와 작동 원리, 제조 공정, 산업적 활용, 그리고 미래 기술에서의 전망까지 과학적으로 살펴보겠습니다.
산화인듐주석(ITO), 터치스크린의 투명 전극 비밀

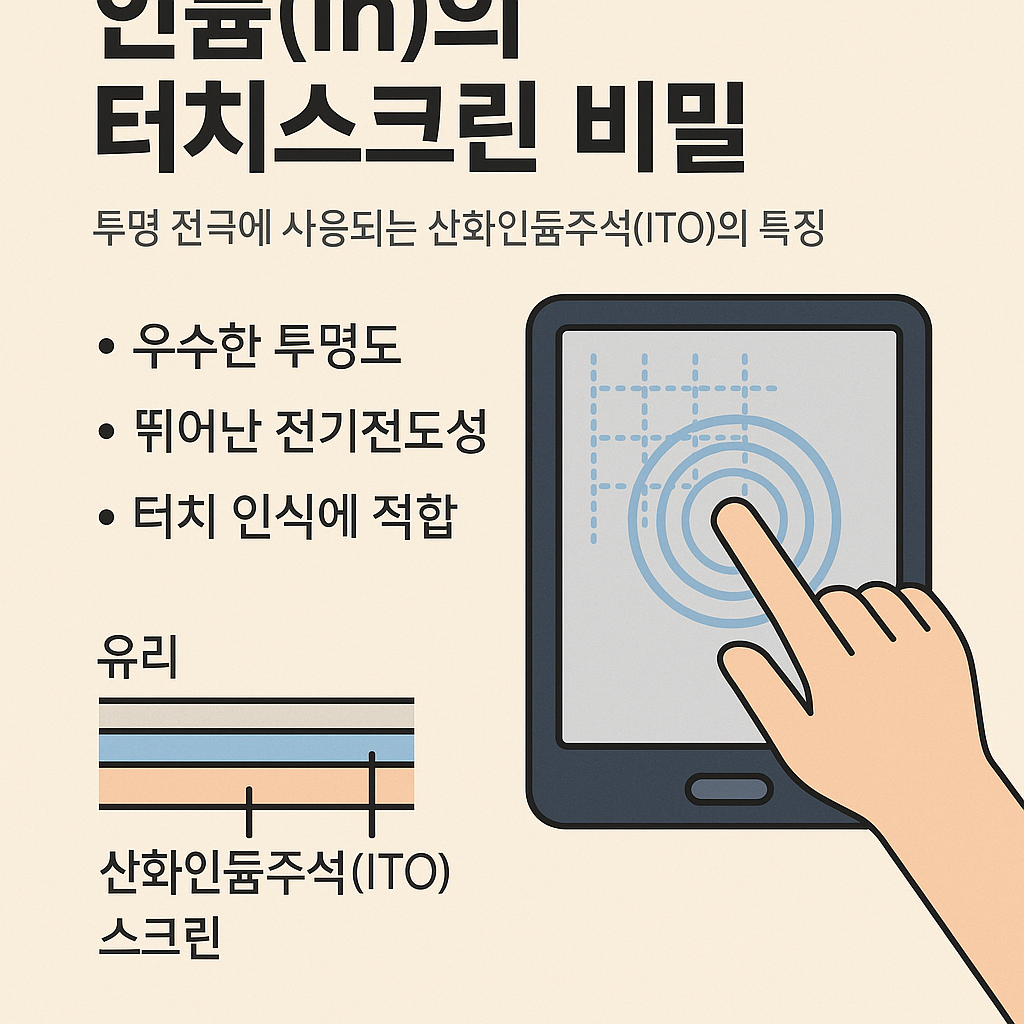

터치스크린은 우리가 손가락이나 스타일러스로 화면을 직접 누르거나 스와이프할 수 있게 해주는 인터페이스입니다. 이 기능을 가능하게 만드는 핵심 요소가 바로 '투명 전극'이며, 그 대표적인 소재가 ‘산화인듐주석(Indium Tin Oxide, ITO)’입니다. ITO는 인듐 산화물(In₂O₃)에 주석 산화물(SnO₂)을 소량 첨가해 만든 화합물로, 다음과 같은 특성을 지니고 있습니다. 1. 우수한 투명도
ITO는 가시광선 영역에서 약 80~90% 이상의 투과율을 보이며, 유리처럼 거의 완벽하게 투명해 시야를 방해하지 않습니다. 이 덕분에 디스플레이의 밝기와 색상 표현력을 유지하면서 전극 기능을 수행할 수 있습니다. 2. 뛰어난 전기전도성
일반적인 절연체인 유리와 달리, ITO는 전도성 산화물로서 전류가 통합니다. 이는 전자의 이동성이 높은 결정 구조 덕분이며, 손끝의 미세한 정전기나 압력에도 민감하게 반응할 수 있게 해줍니다. 3. 얇은 막으로 가공 가능
ITO는 수십 나노미터 두께의 얇은 필름 형태로 증착할 수 있어, 유리나 PET 같은 기판 위에 부착해도 두께가 거의 느껴지지 않습니다. 이 덕분에 디스플레이는 더 얇고 가볍게 제작될 수 있습니다. 4. 터치 인식 기술과의 궁합
정전식 터치스크린의 경우, 손가락이 디스플레이 표면에 접촉하면 전기장의 변화를 감지하여 위치를 인식합니다. 이때 ITO는 전극층으로서 이 변화를 정밀하게 측정하고, 반응속도와 정확도를 결정짓는 핵심 역할을 합니다. 이러한 ITO는 진공 증착, 스퍼터링(Sputtering), 화학 기상 증착(CVD) 등의 방법으로 기판 위에 형성되며, 복잡한 패턴으로 가공되어 X축, Y축의 전극 배열을 구성합니다. 사용자의 손이 화면을 누르면 이 패턴에 의해 전류 분포가 변화되고, 센서가 이를 분석하여 정확한 터치 위치를 파악합니다. 오늘날 사용되는 대부분의 스마트폰, 태블릿, 스마트워치, 노트북 등에서 ITO 기반의 터치스크린이 사용되고 있으며, 그 정밀도와 반응 속도, 내구성은 해가 갈수록 향상되고 있습니다.
인듐의 한계와 미래 대체 소재의 가능성
인듐은 터치스크린 기술을 가능하게 한 놀라운 금속이지만, 동시에 몇 가지 기술적·경제적 한계도 지니고 있습니다.
1. 희소성과 고비용
인듐은 전 세계 매장량이 매우 적은 희유금속 중 하나입니다. 주로 아연 제련 과정에서 부산물로 소량 얻어지며, 연간 생산량이 수백 톤에 불과합니다. 이로 인해 가격이 매우 높고, 수급 안정성에도 불안 요소가 많습니다.
2. 취성(Brittleness)
ITO는 세라믹 계열 산화물로서 유연성이 낮고 잘 깨지는 특성이 있습니다. 이는 플렉서블 디스플레이나 웨어러블 기기처럼 구부러짐이 요구되는 제품에는 적용이 어려운 한계로 작용합니다.
3. 제조 공정의 복잡성
ITO는 고온, 고진공 환경에서 증착되어야 하며, 장비 비용과 에너지 소모가 큽니다. 대량 생산 공정에서 비용 절감과 효율 향상이라는 과제가 남아 있습니다.
이러한 한계를 극복하기 위해 여러 대체 소재가 연구되고 있으며, 대표적인 예로는 다음과 같은 신소재들이 주목받고 있습니다.
은 나노와이어(Ag Nanowire): 유연하면서도 전도성이 뛰어난 은 나노입자 기반 전극 그래핀(Graphene): 단일 원자층 탄소 구조로 전기전도성과 기계적 강도가 우수한 신소재 탄소나노튜브(CNT): 구조적 안정성과 유연성이 뛰어난 탄소 기반 전극 금속망(Metal Mesh): 미세한 금속 선으로 구성된 투명 전극망, 대형 화면에 적합 하지만 현재까지 ITO만큼 투명도, 전도성, 가격 경쟁력을 동시에 만족시키는 소재는 많지 않으며, 특히 고해상도 디스플레이에서는 여전히 인듐이 가장 신뢰받는 소재로 쓰이고 있습니다. 결론적으로 인듐은 우리가 매일 사용하는 디지털 기술의 기반을 형성하는 원소 중 하나입니다. 손끝 하나로 세상을 움직이는 시대—그 배후에는 작지만 강력한 인듐의 역할이 숨겨져 있습니다. 미래에는 더 저렴하고 유연한 대체재가 인듐을 대체할 수 있을지도 모르지만, 적어도 지금 이 순간, 당신의 손끝 아래에서 인듐은 여전히 조용히, 그러나 정확하게 반응하고 있습니다.
